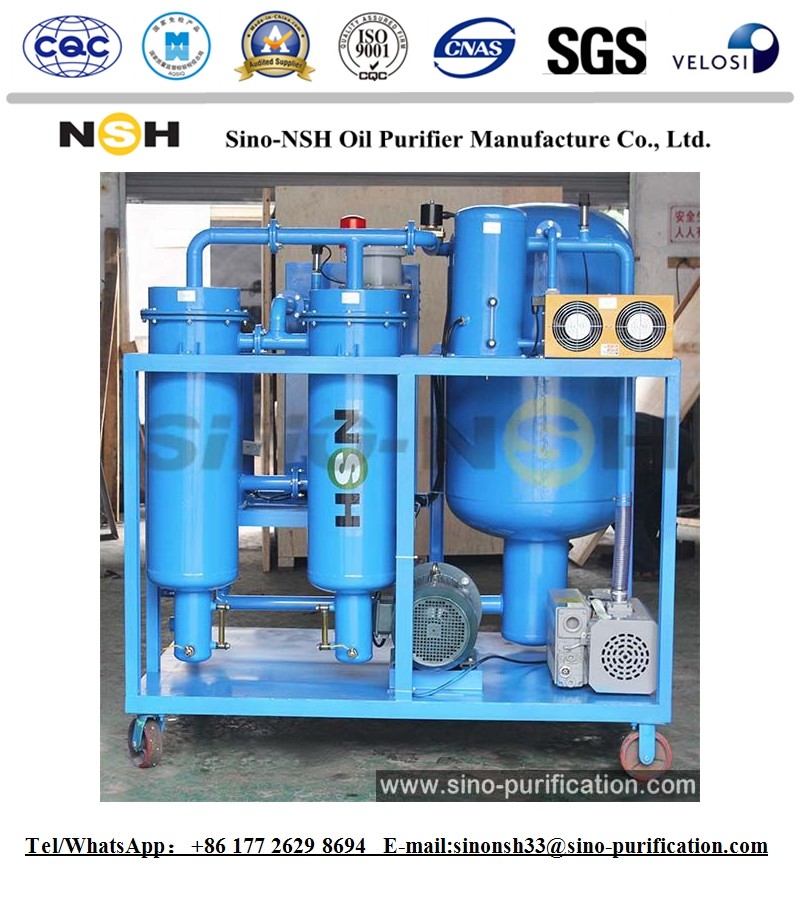

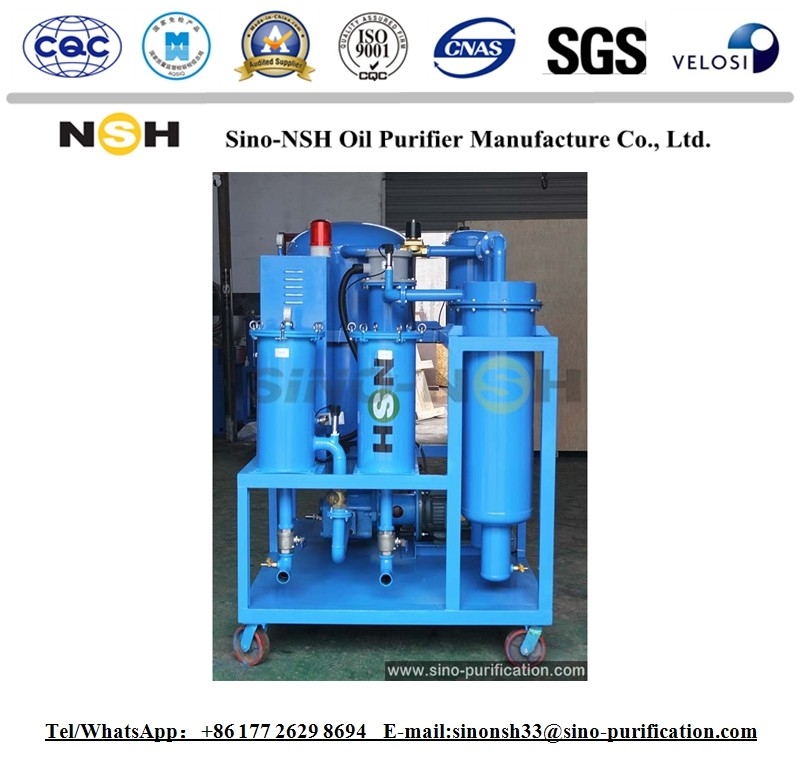

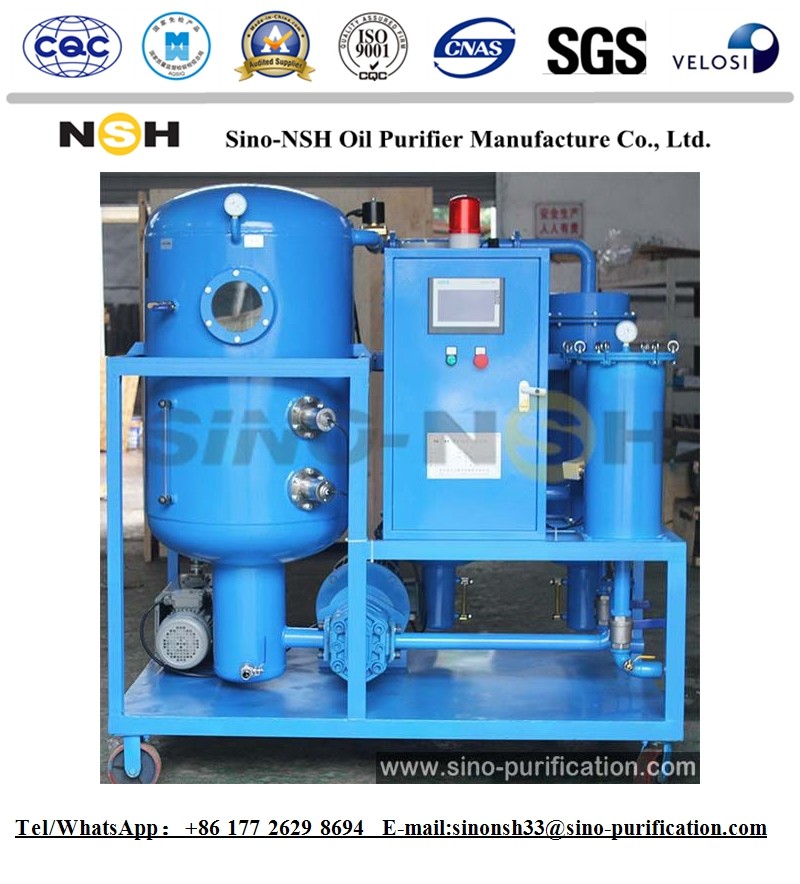

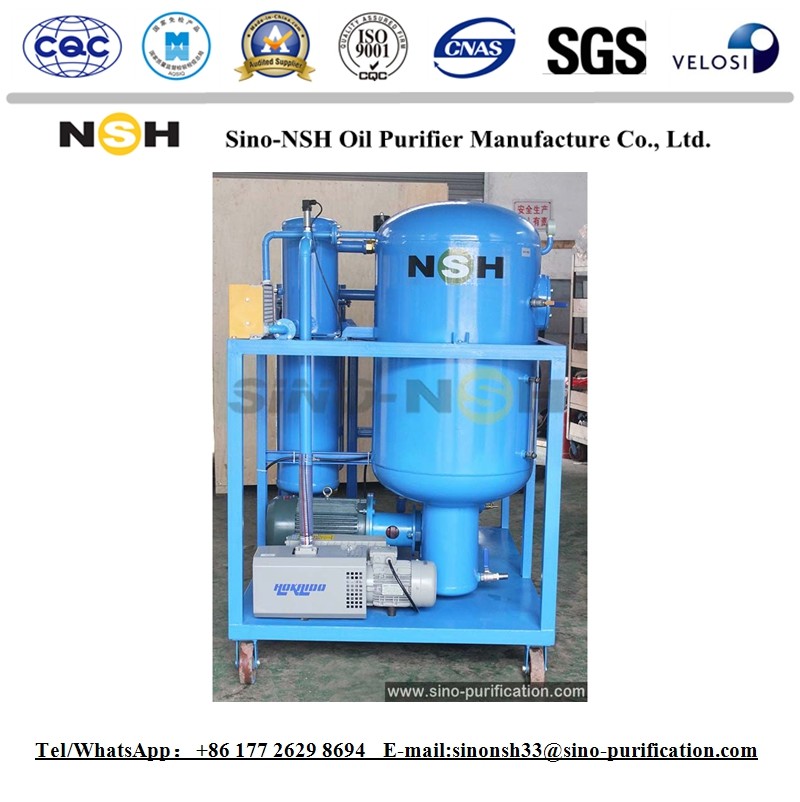

De vacuümzuiveringsinstallatie van de de Turbineolie van 9000L/h-78 van het Machinekw Materiaal

De vacuümzuiveringsinstallatie van de de Turbineolie van 9000L/h-78 van het Machinekw Materiaal





Toepassing

Het wordt gebruikt voor turbineolie in macht, hydraulische macht reeks produceren, kernenergieinstallatie, de industriële reeks van de stoomturbine en andere ondernemingen die. De olie in verrichting is om geen geschikte reiniging verslechterd te zijn, maar ook een reeks van stoomlekkage, het verouderen, zure bel, geëmulgeerde olie om reinigingsbehandeling te doen geweest. Het kan water, gas en onzuiverheden in olie verwijderen snel en efficiënt. Maak de kwaliteitsindex van olieproducten aan de vereisten van gebruik voldoen. Verzeker de normale bedrijfsvoering van eenheidsregelgeving en het smeringssysteem, verlengt de onderhoudsperiode van eenheid. Online demulsification, dehydratie, zure verwijdering, onzuiverheidsverwijdering, zodat ernstig turbineolie turbidified wordt duidelijk en transparant.





Beschrijving

TF de de zuiveringsinstallatiereeks wordt van de turbineolie ontwikkeld door vacuümverdampingstechnologie, coacervationtechnologie, samenvoegende technologie, die techniektechnologie en geraffineerde reinigingstechnologie scheidt. Het kan water, gas, onzuiverheden, colloïde, diëlektrische enz. snel en effectief in hoge vacuümsituatie elimineren en het afgewerkte oliehergebruik maken.

De smering van turbine of ander materiaal die smeringssysteem hebben moet vaak wegens damp, water en andere die onzuiverheden worden vervangen met het wordt gemengd. Anders, zou de olieverslechtering in analyse van machines resulteren of zou het normale runnen van machines beïnvloeden.

TF de reeks kan het leven van olie effectief uitbreiden en turbine en andere machines beschermen die smeringssysteem van schade hebben.





Eigenschappen

●Hoogwater het ontgassen efficiency: het gebruik van technologie het driedimensionele verdamping ontgassen, dehydratiesysteem dat, uniek roestvrij staal de toren van de wervelingsscheiding vouwt, verhoogt het scheidingsgebied van oliefilm. De ingebouwde secundaire laag van de verdampingsisolatie, plus speciale vacuümverpakking, verhoogt het het contactgebied van de oliefilm, de snelle scheiding van water en het gas in de olie, zeer hoog rendement.
●De hoge capaciteit van de onzuiverheidsverwijdering: de hoge β van de de filter materiële, op verscheidene niveaus filtratie van de waardeprecisie geleidelijke encryptie, verwijdert fijne deeltjes in de olie. Het grote volume van het filterelement, grote verontreinigingscapaciteit. Lange levensduur, en uitgerust met de verontreiniging van het filterelement automatische opsporingsfunctie.
●De tijd van de oliebehandeling is kort: de hoge vacuüm het pompen snelheid in twee stadia, kan waterdamp in de olie snel en efficiënt verwijderen, zodat de het drogen graad van olie, de waarde van het analysevoltage, een filtratieeffect zeer kan worden verbeterd, de periode van de oliebehandeling verkorten, om de prestaties van olie te verbeteren.
●Het eenvormige verwarmen: het systeem keurt indirecte het doorgeven koolstofvezel het verwarmen technologie goed met geringe dichtheid om olie te verhinderen barstend en acetyleengas. Laag energieverbruik, het eenvormige verwarmen, stabiele olietemperatuur.
●Automatische controle: de machine keurt automatische constante temperatuurcontrole, foto-elektrische vloeibare niveaucontrole, automatische afschuimingscontrole, automatische drukbescherming en andere verfijnde configuratie goed, om ervoor te zorgen dat het materiaal in verrichting zonder olieinjectie, veilige en stabiele verrichting.
●Koppelingsbescherming: overbelastingsbescherming, de sluitingsbescherming van het overdrukalarm, gebrek aan oliebescherming, de bescherming van de olieinjectie, de bescherming van de faseopeenvolging om oude betrouwbare verrichting van de machine te verzekeren.
●Vermenselijkte instructie: automatisch ontwerp, en olietemperatuur, druk, vacuüm, filterverontreiniging, werkende status en andere indicatoren, eenvoudige en duidelijke etikettering.
●Modern ontwerp: de machine het netto geavanceerde ontwerp van de olietechnologie, de online verwerking ook off-line verwerking, hoge graad van automatisering kunnen zijn, kan onbeheerde verrichting realiseren. Het apparaat is compact, flexibel en geschikt in structuur zich te bewegen.
●Goede uitvoerige prestaties: de machine heeft de voordelen van verrichting met geringe geluidssterkte, eenvoudige, lang onderhoudsinterval, laag energieverbruik, kleine verrichtingskosten, de hoge efficiency van de oliefilter.











Randen

• Dehydratie (ontgas) Systeem

• Het vacuümvat kan verdampingsgebied efficiënt vergroten. De verwarmer die, op het vacuümvat worden geplaatst, wordt een evaporator. Aldus is het verdampingsgebied van vacuümvat drie keer meer dan dat van het gewone vacuümvat. Deze innovatie kan effectief en efficiënt ontwateren en ontgassen.
• De optimale die structuur van de dehydratie (ontgas) systeem vergroot de oppervlakte van olie aan het vacuümsysteem wordt blootgesteld en breidt de stromende afstand van de olie in het vacuümsysteem uit. Aldus heeft er voldoende tijd om de vochtigheid en het gas uit de olie door verdamping te verwijderen.

• Filtrerend Systeem

• De filtrerende materialen met veranderlijke openingen worden gemaakt van gespecialiseerde glasvezel. De grootte van de filtrerende vezel en de opening neemt geleidelijk aan in de verschillende filtrerende stadia af. De onzuiverheden met verschillende corpusculaire grootte worden stap voor stap gefiltreerd. Het vermogen van het verwijderen van corpusculaire kwesties en onzuiverheden is met deze methode zeer beter.
• Het filtrerende systeem heeft stabiele en perfecte het filtreren fijnheid. De het filtreren fijnheid heeft verscheidene rangen, met inbegrip van 1, 2,3,4,5,6,10 de Olie β≥1000 van µm enz. na filter.
• Het filtrerende systeem is uitgerust met omgekeerd spoeling en vuiligheidsapparaat. Het verbetert de doeltreffendheid van het filtreren en breidt het leven erg van filter uit.

• Olie Verwarmingssysteem

• De unieke verwarmerstructuur verwarmt uniform de olie.
• De olie Heater System verzekert minder dan 1,0 w/cm ². Tijdens het het verwarmen procédé, wordt de verslechtering van de olie door te oververhitten wordt veroorzaakt die vermeden.
• De olietemperatuur kan tussen 20℃ aan 80℃.The-verwarmer worden aangepast wordt gecontroleerd manueel of automatisch. De verwarmer zal automatisch ophouden wanneer de olietemperatuur een bepaalde graad bereikt.
• Wordt geïnstalleerd met de apparaten van de veiligheidsbescherming, is het verwarmingssysteem veilig en betrouwbaar. De verwarmer zal verrichting automatisch tegenhouden wanneer het olievolume van inham te laag is om de schade van de verwarmer te vermijden.

• Elektrisch materieel controlerend Systeem

• De belangrijkste onderdelen van het elektrische materieel door Schneider, Siemens wordt gemaakt verzekeren etc. de veiligheid van het controlerende systeem dat.
• Hebbend verscheidene beschermingssystemen die olieuitwerping, overbelasting en over voltage enz. zullen vermijden.

• Olieniveau Controlerend Systeem

• De olieniveau drijvende bal of het infrarode vloeibare niveau het automatische controlemechanismesysteem in het vacuümvat geïnstalleerd is om het olieniveau te controleren om de olie te vermijden zijnd suctioned in vacuümpomp in de verrichting.
• De nieuwe innovatie van het elimineren van schuim kan de olie vermijden zijnd suctioned in vacuümpomp.

• Hoog - kwaliteitscomponenten

• De belangrijkst onderdeeldelen van NSH-producten zoals vacuümpomp, oliepomp en elektrische apparaten zijn van SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO enz. Het verzekert NSH-hoog producten - kwaliteit en betrouwbaarheid.





Structuur en Verschijning

• NSH-de producten keuren ship-shape chassis-onderstel structuur goed om lekvrije olie te verzekeren en het milieu te beschermen tegen verontreiniging.
• Het gehele materiaal wordt gekenmerkt door kleine grootte, lichtgewicht en geschikt zich rond te bewegen.
• Diverse beschikbare grootte en configuraties (schild).
• Beschikbaar in mobiele of niet verplaatsbare opties.
• De automatische vacuümoliezuiveringsinstallatie en anti-explosion vacuümoliezuiveringsinstallatie zijn beide beschikbaar volgens de behoeften van klanten.

●De conventionele configuratie is hoofdzakelijk koolstofstaal, volgens klantenbehoeften, kan ook verkiezen om het materiële roestvrije staal van de tankpijp te gebruiken, mooi en aangetast niet, kan lange tijd werken. ● Hoofdmachtsdelen, filtratiemateriaal, elektrodelen van de conventionele configuratie voor binnenlandse standaardconfiguratie, klanten kunnen de ingevoerde producten van uitstekende kwaliteit ook verkiezen om de prestaties van materiaal te verbeteren.





Het werk Principe

Wanneer het de machinebegin van de oliereiniging, vervuilde olie in de primaire filter onder het effect van drukverschil binnengaat, waarin de grote deeltjes corpusculaire kwesties weg worden gefiltreerd. Daarvan wordt de olie verwarmd en gaat in de secundaire filter, waarin de fijne deeltjes kwesties worden verwijderd. Dan gaat de olie in de waterseparator, vrij, is het oplosbare water gescheiden en afgevoerd van de olie aan de watercollector. Na dat, worden de oliepassen door de fijne filter en de fijne deeltjes kwesties verwijderd tijdens het proces. Tot slot gaat de olie in de vacuümtank, waar het overblijvende spoor van water wordt verwijderd en de stoom in de condensator door het vacuümsysteem gecondenseerd uit of verdreven is. De opnieuw gebruikte olie wordt afgevoerd door oliepomp uiteindelijk.







Waarborgen & documentatie

Chinees-NSH rechtvaardigt de installatie onder deze specificatie tegen tekorten in materiaal en vakmanschap onder normale gebruik en de dienst wordt geleverd voor een periode van zestien (16) maanden vanaf datum van verzending of twaalf (12) maanden na het opstarten van het systeem dat. De verplichting van Chinees-NSH onder deze garantie is beperkt tot het herstellen van of het leveren van, zonder lasten FOB punt van vervaardiging, een gelijkaardig deel om enig deel te vervangen, dat om binnen garantieperiode gebrekkig werd bewezen te zijn. Chinees-NSH zal niet in elk geval gehouden worden voor om het even welke indirecte of gewichtige schade verantwoordelijk. De uitvoeringszekerheid zal binnen beperkingen zoals die in plicht & prestatiesparagraaf van deze specificatie wordt gedetailleerd zijn.

Twee (2) exemplaren van het werken & onderhoudshandboeken worden voorzien van elke zuiveringsinstallatie. Deze systemen worden ontworpen om met de uiterste eenvoud te werken en, alstublieft vereist Chinees-NSH voor extra lasten contacteren.







Technische beschrijvingen



Punt		Eenheid	Tf-30	Tf-50	Tf-100	Tf-150	Tf-200
Stroomtarief		L/U	1800	3000	6000	9000	12000
Vacuümwaaier		MPa	- 0.06~~-0.096
Werkdruk		MPa	≤0.3
Waterverhouding		P.p.m.	≤ 100
Onzuiverheidsgrootte		µm	≤ 5
Klaarheid		NAS (1638)	≤ 6
Temperatuurwaaier		℃	40-80
Het demulgeren Waarde		Μin	< 15
Voeding		V	~50Hz 380V (of zoals nodig)
Het werk Lawaai		dB	≤ 70			≤ 75
Het verwarmen Macht		KW	30	36	72	90	120
Totale Macht		KW	33	39	77	98	128
Inham (Afzet) Diameter		Mm	DN25	DN32	DN40	DN50	DN65
Netto Gewicht		Kg	420	550	750	850	950
Grootte	lengte	Mm	1400	1550	1700	1800	1900
	breedte	Mm	1050	1100	1300	1400	1500
	hoogte	Mm	1650	1700	1850	1950	2050







Een andere typt van onze machines van de oliezuiveringsinstallatie

TF de zuiveringsinstallatie van de reeksolie: Het de zuiveringsinstallatiesysteem van de turbineolie is bijzonder geschikt om turbine smeerolie te zuiveren. Het ook applys om hydraulische, koelmiddelenolie en andere smering te behandelen waarin groot van water, damp, onzuiverheden, modder bevat, diëlektrisch en colloïde. Het kan hen effectief en efficiënt elimineren.
LV de zuiveringsinstallatie van de reeksolie: Het de Filtersysteem van de smeringsolie is geschikt vooral om hydraulische olie, machineolie, koelmiddelenolie en verschillende andere smeringsolie te zuiveren en te herstellen.
GER de zuiveringsinstallatie van de reeksolie: Het gebruikte systeem van de olieregeneratie is geschikt om gebruikte verbrandingsmotorolie met inbegrip van dieselmotorolie, de olie van de benzinemotor, en gebruikte hydraulische olie, andere gebruikte smeringsolie van machines te regenereren.

GED-de zuiveringsinstallatie van de reeksolie: het wordt gebruikt om allerlei afgewerkte olie in basisolie te recycleren of diesel met hoogte - kwaliteit.







Ongeveer ons: ►Chinees-NSH is China baseerde bedrijf dat in het onderzoeken van, het ontwikkelen van en de productie van de systemen van de oliereiniging in dienst neemt. Het voert producten voor reiniging, scheiding, dehydratie en regeneratie van industriële smeringsoliën in uit transformator, turbine en ander mechanisme, evenals terugwinning allerlei minerale oliën met restauratie van kleur en operationele specificaties. De producten worden uitgebreid gebruikt op het gebied van stroom, aardolie, aardgas, mechanische vervaardiging, staal, metallurgie, spoorweg, worden de reeksen van het de reinigingsmateriaal van de luchtvaartenz. NSH Olie uitgebreid gebruikt op het gebied van stroom, aardolie, aardgas, mechanische vervaardiging, staal, metallurgie, spoorweg, luchtvaart enz. dat smeringsolie verbruikt. Het is de belangrijkste producten die meer dan 100 soorten producten in 7 reeksen behandelen en kan aan verschillende behoeften van klanten voldoen. Voor speciale eisen van klanten, bieden wij bijzondere oplossingen aan. NSH-de producten zijn niet alleen effectief bekwaam aan laag klantenkosten en veiligheidsrisico, maar ook lossen het probleem op waarvan de afgewerkte olie milieu vervuilt. Tegenwoordig, behandelt het de verkoopnetwerk van het bedrijf alle provincies van China en de uitvoer naar meer dan tien landen. NSH-de producten zijn zeer populair in binnenlandse markt en buitenlandse die markt op Hoogte wordt gebaseerd - kwaliteit, gevorderde technologie en de uitstekende dienst. Wij denken dat de ontwikkeling van NSH wordt afgeleid uit talent van mens, is de overleving van NSH gebaseerd op productenkwaliteit, is de innovatie de macht van het succes van NSH s, is het beheer de bron van de voltooiing van NSH s. Onze visie moet een eerste klassenbedrijf in de wereld zijn, zullen wij hard werken om het stap voor stap te achtervolgen.
►wij praktizeerden in deze industrie tijdens al deze jaren, en hebben ook rijke ervaringen ter plaatse. Om het even welke gevallen ter plaatse, gelieve ons voor een oplossing te contacteren.
►Voor gedetailleerde productspecificaties, te verlaten gelieve ons uw e-mail of mobiel nr. Om u de catalogus te verzenden. Dank u!
