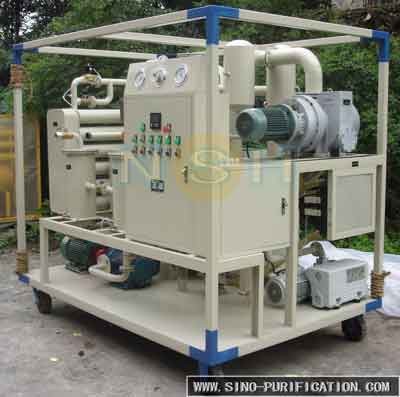

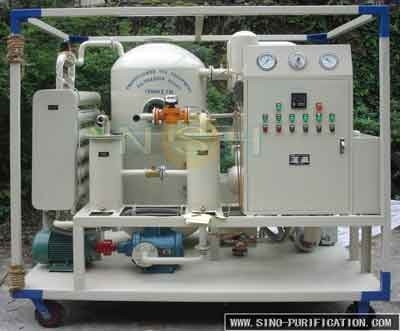

12000L/H Transformer Oil Purifier NSH VFD-serie Dubbelstadium vacuüm oliebehandeling systeem

12000L/H Transformer Oil Purifier NSH VFD-serie Dubbelstadium vacuüm oliebehandeling systeem

Algemeen

De NSH VFD-serie is ontworpen om de kwaliteit van transformatorisolatieoliën te verbeteren.en deeltjesverontreinigende stoffen van isolatieoliën, waardoor de optimale prestaties van transformatoren, schakelaars, inductoren, kabels en condensatoren met isolatiesystemen worden gewaarborgd.De VFD-serie is uitstekend in het zuiveren van merk- en isolatieoliën die worden gebruikt in hoogspannings- en ultrahoogspanningstransformatorenBovendien is het ideaal voor de verwerking van smeeroliën met een lage viscositeit, waardoor een superieure zuiveringsdoeltreffendheid wordt bereikt.

Werkomstandigheden:

De installatie moet zijn ontworpen om te werken bij kamertemperaturen tussen -20°C en 55°C.

Beschrijving

De NSH VFD-serie maakt gebruik van geavanceerde coacerverings-, coalescentie-, scheiding- en zuiveringstechnologieën.Deze krachtige combinatie zorgt voor een efficiënte en snelle verwijdering van vrij en opgelost water, koolstofdeeltjes, opgeloste gassen en verontreinigende stoffen van isolerende olie, waardoor maximale prestaties en betrouwbaarheid op lange termijn worden gewaarborgd.

Randen

• Om vrij, oplosbaar water, koolstof, vrije en opgeloste gassen en deeltjes effectief en snel uit de isolerende olie te verwijderen.
• Verhoog de waarde van de breukspanning sterk.
• Gemakkelijk te hanteren en onderhouden.
• Injecteer olie in de transformatoren.
• Online werk
• Lagere onderhouds- en vervangingskosten
• Hoge efficiëntie en doeltreffendheid
• Kleine afmetingen, lichtgewicht, laag geluid
• Verscheidene maten en configuraties (schild) beschikbaar.

Belangrijkste onderdelen

a.Voorfilter:

Gebruikt een 50-80 mesh zeef om alle grote deeltjes te verwijderen

b. elektrische verwarming:

Het olieverwarmingssysteem zorgt voor minder dan 1,0 w/cm2. Tijdens het verwarmingsproces wordt de verslechtering van de olie veroorzaakt door oververhitting vermeden. De olie temperatuur kan worden ingesteld tussen 20°C en 80°C.De verwarming wordt handmatig of automatisch bestuurd. De verwarming stopt automatisch wanneer de olietemperatuur een bepaalde graad bereikt.De verwarming stopt automatisch wanneer het olievolume van de inlaat te laag is om schade aan de verwarming te voorkomen.

c. vacuümkamer:

Gebruikt coacervatie technologie, coalescerende technologie, scheiding technologie en verfijnde zuivering technologie om vrij, oplosbaar water, vrije en opgeloste gassen te verwijderen.De zwevende bal op oliepeil of het automatische infraroodcontrolesysteem voor het vloeistofpeil zijn in het vacuümvat geïnstalleerd om het oliepeil te regelen om te voorkomen dat de olie

De nieuwe innovatie van het elimineren van schuim kan voorkomen dat de olie in de vacuümpomp wordt gezuigt.

d. olieverkoeler:

De vacuümpomp is verbonden met de wortelpomp en de vacuümpomp om te voorkomen dat er olie in de wortelpomp komt.

e. Olieontladingspomp:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. fijnfilter:

De olie wordt uiteindelijk gepolijst door middel van een hoogwaardig filter dat 99,5% van de deeltjes van 5 tot 10 micron absolute kan opvangen.

g. Proefproef:

Er moeten twee (2) bemonsteringssonden worden aangebracht, één voor de binnenkomende olie en één voor de verwerkte olie.

h. Inlaat- en ontladingskleppen:

Voor de inlaat- en ontladingsverbinding zijn handkleppen voorzien.

Handmatig hercirculatieventiel:

Een handklep is voorzien voor hercirculatie.

j. Transformator-drogverbinding:

Eén transformator zonder verbinding.

k. bedieningspaneel:

De instrumentatie, alarmen en vergrendelingen, de instrumentatie en de elektrische besturing bevinden zich in een behuizing van het type NEMA 12.Er zijn meerdere pilootlichten voorzien om de operationele status ((aan/uit) van de belangrijkste onderdelen en de alarmomstandigheden aan te geven..

Technische specificaties
