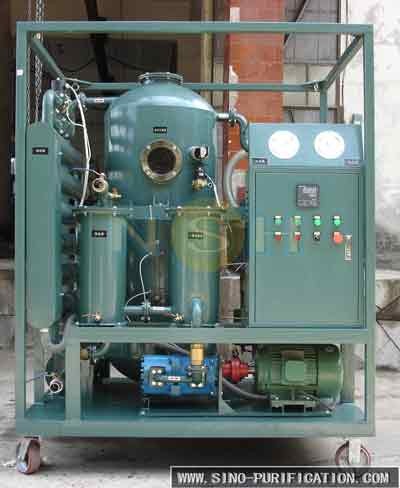

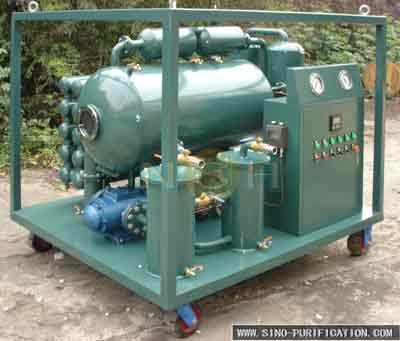

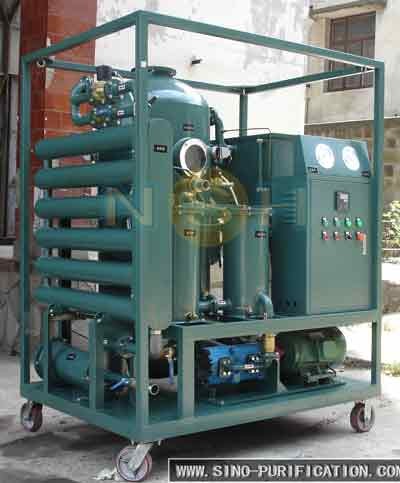

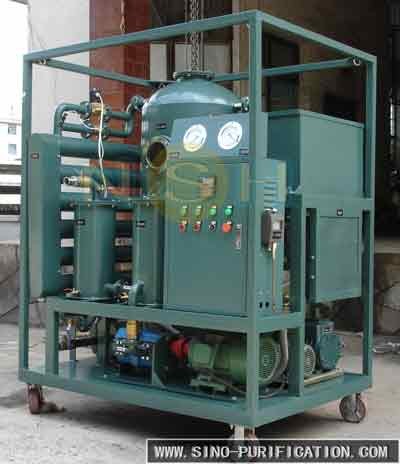

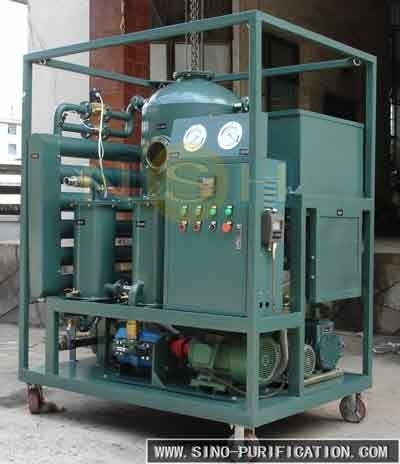

65 kW enkelstadium oliefiltermachine: vacuümtransformator oliezuiveringsapparaat met een capaciteit van 6000L/h

65 kW enkelstadium oliefiltermachine: vacuümtransformator oliezuiveringsapparaat met een capaciteit van 6000L/h

Beschrijving

Sino-NSH-VF is een ontwatering en ontgassingseenheid die zowel thermische als vacuümverwerkingstechnieken gebruikt.Deze eenheid is beter afgestemd op toepassingen waarvoor kleinere hoeveelheden olie of kleinere capaciteiten nodig zijn.Het Sino-NSH-VF wordt hoofdzakelijk gebruikt om de eigenschappen van isolerende oliën in elektrische transformatoren en andere met olie gevulde elektrische apparatuur te verbeteren.Het verwijdert zowel opgelost als vrij water, opgeloste gassen en verontreinigingen van deeltjes, waardoor de speciale index van de isolatieolie wordt verhoogd.Door het integreren van vacuümflitsende verdampingstechnologie met delaminatie-filtertechnologie met geleidelijk sluitenBovendien verhoogt de combinatie van thermische en vacuümverwerking de afbraakspanning.die kan worden verhoogd van 25 kV tot meer dan 60 kVDe Sino-NSH-VF beschikt over een geoptimaliseerde structuur en veilige besturingsmechanismen, die voldoen aan de uitgebreide behoeften van transformatorfabrikanten en dienstverleners.

Algemeen

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipment. kan ook worden gebruikt voor hydraulische olie, smeerolie zuivering behandeling. Het kan effectief water, gas en onzuiverheid deeltjes in de olie te verwijderen, verbeteren isolatie sterkte en de olie kwaliteit,en zorgen voor de normale werking van elektrische apparatuur.

De VF-serie eengestaps vacuümisolatie-oliezuiveringsapparaat wordt voornamelijk gebruikt om de levensduur van oliën die worden gebruikt in transformatoren, schakelaars, wederzijdse inductoren, spanningsregulatoren en schakelaars te verlengen.of om de isolerende olie in de transformatoren te injecteren.

Het is voorzien van regeneratoren, waardoor het effect van dezuurverwijdering, kleurverwijdering en dielektrische en zuurverwijdering effectiever kan worden verbeterd.De prestaties en de levensduur van de isolatie olie zullen verbeteren en verlengen na zuivering en regeneratie..

Werkomstandigheden:

De installatie moet zijn ontworpen om te werken bij kamertemperaturen tussen -20°C en 55°C.

Vier belangrijke beveiligings- en beschermingssystemen:

-Systeem voor automatische controle van het vloeistofniveau

- Automatisch drukbeschermingssysteem

-Auto-controlesysteem voor constante temperatuur

Randen

• Om vrij, oplosbaar water, koolstof, vrije en opgeloste gassen en deeltjes effectief en snel uit de isolerende olie te verwijderen.
• Verhoog de waarde van de breukspanning sterk.
• Gemakkelijk te hanteren en onderhouden.
• Injecteer olie in de transformatoren.
• Online werk
• Lagere onderhouds- en vervangingskosten
• Hoge efficiëntie en doeltreffendheid
• Kleine afmetingen, lichtgewicht, laag geluid
• Verscheidene maten en configuraties (schild) beschikbaar.

Kenmerken

eigenschappen van het eenstadium-vacuüm-oliefilter van de NSH-VF-serie:

A. Een zeer nauwkeurig filtersysteem, hoogwaardige filterelementen en progressieve meervoudige filtering helpen mechanische onzuiverheden uit de olie doeltreffend te verwijderen.Het filter heeft een zelfcontrolefunctie om de status van verontreinigende stoffen te detecteren..
B. Het verwarmingssysteem is gemaakt van roestvrij staal en heeft een geoptimaliseerd leidingsontwerp om een gelijkmatige verwarming en een stabiele olie temperatuur te garanderen.
C. Uitgerust met een automatisch temperatuurregelsysteem, een automatisch vloeistofniveaubeheersysteem, een automatisch drukbeschermingssysteem en hoofdcomponenten van hoge kwaliteit,om de hoge betrouwbaarheid en perfecte prestaties van de apparatuur te waarborgen.
D. Het eenstadium-vacuüm-oliefilter ondersteunt online werking zonder toezicht en heeft een indicator die de bedrijfsstatus aangeeft.
E. Het vacuümsysteem, de oliepomp en het verwarmingssysteem zijn in de bediening vergrendeld om de nadelige effecten van onjuiste werking te voorkomen.
F. Uitgerust met een indicatie voor het vervangen van het filter en een automatische stopvoorziening voor overbelasting.
G. Uitgerust met noodstop- en alarmlichten om lekkage en overbelasting te voorkomen, teneinde de motor te beschermen.
H. Met fase-sequentie, fase-onderbreking bescherming functie en normale controle, kan plotseling stoppen
I. De machine kan online en offline worden bediend. Bovendien kan deze ook worden gebruikt als onafhankelijke vacuümpomp en vacuümolie-apparatuur voor olie-onderdompelde elektrische apparatuur.Na zuiveringIn het kader van de ontwikkeling van de nieuwe technologieën zal de technische parameters en de prestaties van de transformatorolie aanzienlijk worden hersteld.

Belangrijkste onderdelen

a.Voorfilter:

Gebruikt een 50-80 mesh zeef om alle grote deeltjes te verwijderen

b. elektrische verwarming:

Het olieverwarmingssysteem zorgt voor minder dan 1,0 w/cm2. Tijdens het verwarmingsproces wordt de verslechtering van de olie veroorzaakt door oververhitting vermeden. De olie temperatuur kan worden ingesteld tussen 20°C en 80°C.De verwarming wordt handmatig of automatisch bestuurd. De verwarming stopt automatisch wanneer de olietemperatuur een bepaalde graad bereikt.De verwarming stopt automatisch wanneer het olievolume van de inlaat te laag is om schade aan de verwarming te voorkomen.

c. vacuümkamer:

Gebruikt coacervatie technologie, coalescerende technologie, scheiding technologie en verfijnde zuivering technologie om vrij, oplosbaar water, vrije en opgeloste gassen te verwijderen.De zwevende bal op oliepeil of het automatische infraroodcontrolesysteem voor het vloeistofpeil zijn in het vacuümvat geïnstalleerd om het oliepeil te regelen, zodat de olie niet wordt

De nieuwe innovatie van het elimineren van schuim kan voorkomen dat de olie in de vacuümpomp wordt gezuigt.

d. olieverkoeler:

De vacuümpomp is verbonden met de wortelpomp en de vacuümpomp om te voorkomen dat er olie in de wortelpomp komt.

e. Olieontladingspomp:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. fijnfilter:

De olie wordt uiteindelijk gepolijst door middel van een hoogwaardig filter dat 99,5% van de deeltjes van 5 tot 10 micron absolute kan opvangen.

g. Proefproef:

Er moeten twee (2) bemonsteringssonden worden aangebracht, één voor de binnenkomende olie en één voor de verwerkte olie.

h. Inlaat- en ontladingskleppen:

Voor de inlaat- en ontladingsverbinding zijn handkleppen voorzien.

Handmatig hercirculatieventiel:

Een handklep is voorzien voor hercirculatie.

j. Transformator-drogverbinding:

Eén transformator zonder verbinding.

k. bedieningspaneel:

De instrumentatie, alarmen en vergrendelingen, de instrumentatie en de elektrische besturing bevinden zich in een behuizing van het type NEMA 12.Er zijn meerdere pilootlichten voorzien om de operationele status ((aan/uit) van de belangrijkste onderdelen en de alarmomstandigheden aan te geven..

Technische specificaties
