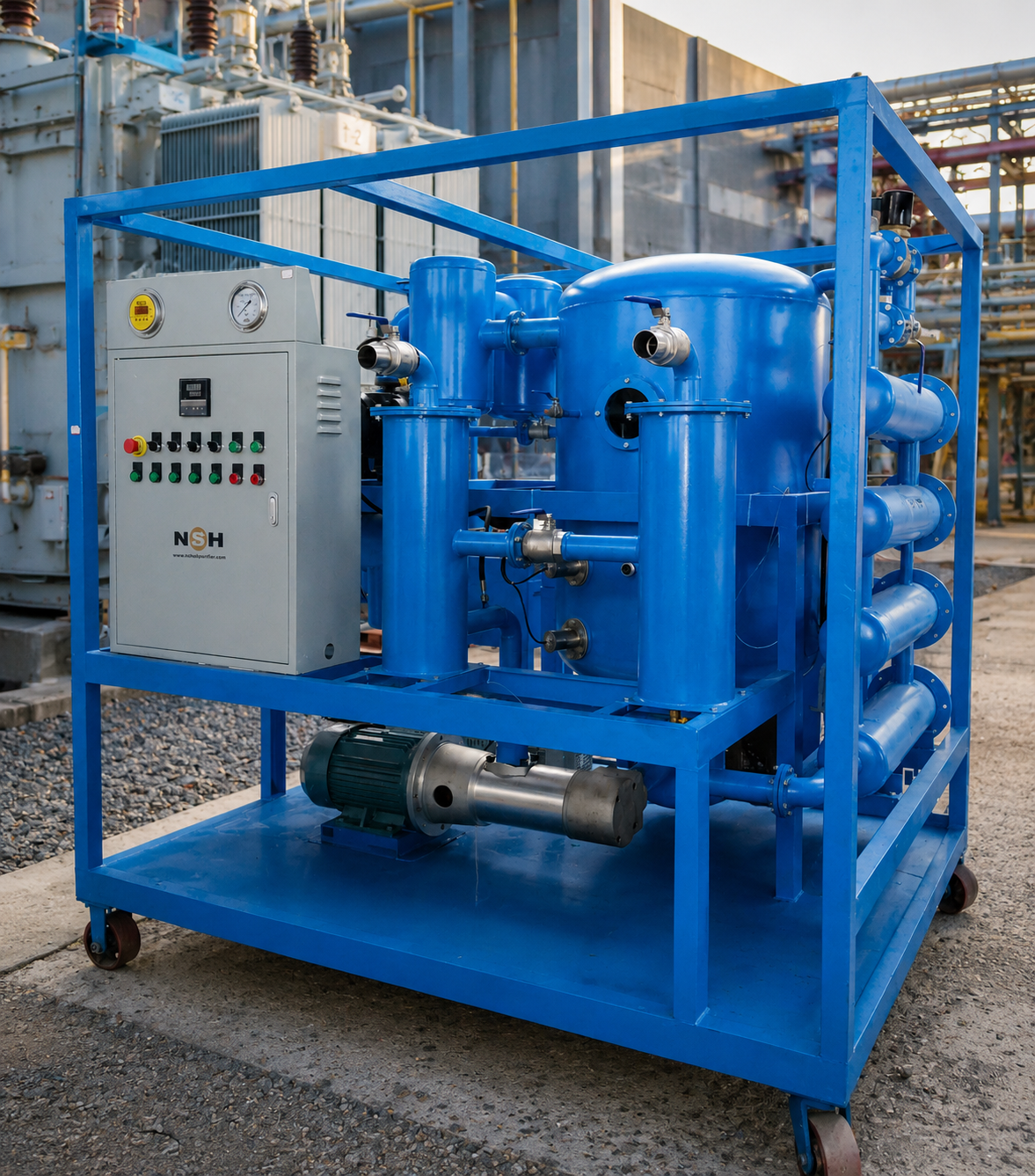

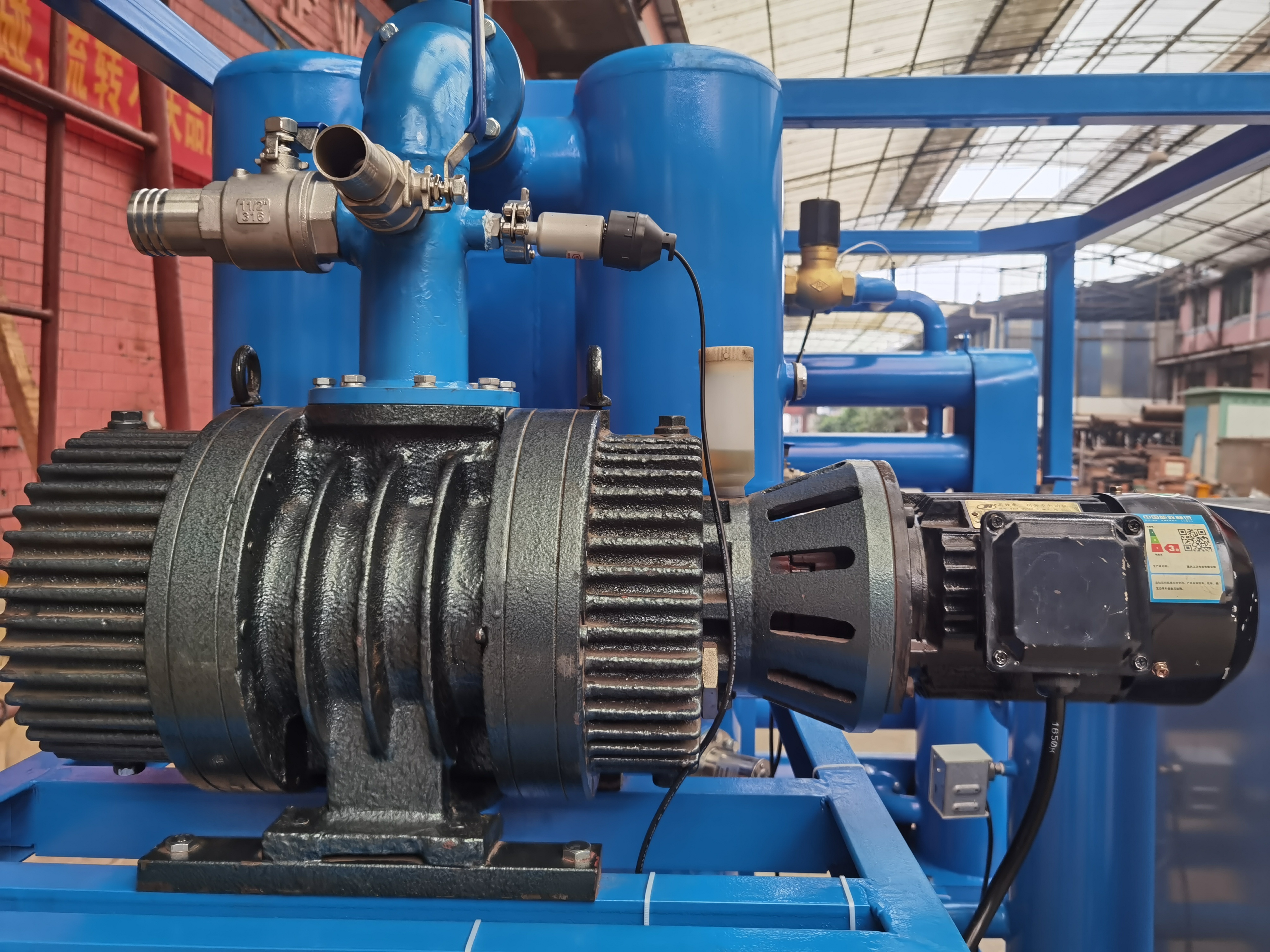

6000 L/U Dubbelstaps Vacuüm Transformatorenolie Zuiveringssysteem voor Onderstation Online Onderhoud 380V 50Hz

6000 L/H dubbelstaps vacuümtransformator oliezuiveringssysteem

De VFD-100 is een dubbelstaps vacuümtransformator olie zuivering systeem ontworpen voor continue online werking in transformator onderhoud substation.000 liter per uur, combineert het een hoge vacuümdehidratatie, een fijnfiltratie in meerdere fasen en een snelle ontgassing in een enkele geïntegreerde skid om de isolatie-olie te herstellen en te handhaven volgens de IEC 60422 service normen.

Tweefasige vacuümdehydratatietechnologie

In tegenstelling tot eenfasige vacuümsystemen die afhankelijk zijn van een enkele expansiekamer, gebruikt de VFD-100 een tweestaps vacuümseparatieproces.olie wordt verspreid in een dunne film over een gestructureerde verpakking met een oppervlakte-volumeverhouding van meer dan 250 m2/m3 onder een vacuüm van ≤ 200 PaDe tweede fase werkt bij een uiteindelijk vacuüm van ≤ 5 Pa en richt zich op opgelost vocht op moleculair niveau.Deze gestapelde aanpak zorgt voor een vochtgehalte na behandeling van ≤ 5 ppm (ASTM D1533 Karl Fischer-methode) bij inlaatomstandigheden tot 50-80 ppm., zonder dat de temperatuur van het verwarmen van de olie 65°C ¢ ver onder de thermische afbraakdrempel voor naftenische en paraffineuze minerale oliën ligt.

Ontworpen voor de werking van online-substations

Het systeem is geconfigureerd voor permanente of semi-permanente installatie op het substation, waardoor zijstroomzuivering mogelijk is, terwijl de transformator nog steeds aan stroom is voorzien.Een omlooploop met klep haalt 5% tot 15% van het totale olievolume uit de onderste afvoerklep van de transformator en stuurt gezuiverde olie terug naar de conservator of de bovenste vulpoortDeze continue circulatie zorgt ervoor dat de dielectrische sterkte van de olie ≥ 75 kV (ASTM D877, 2,5 mm gap) en de vochtigheid ≤ 5 ppm voortdurend behouden blijven.het elimineren van de noodzaak van periodieke offline-behandelingskampagnes waarbij de transformator moet worden uitgeschakeld.

Meerstapsfiltratiearchitectuur

De verontreiniging met deeltjes wordt beheerd door middel van een filtraat van drie fasen:

• Primair filter:100 μm roestvrijstalen mazen (klasse 304), schoonmaakbaar en herbruikbaar, voorop de voedingspomp geplaatst om de onderdelen achterop te beschermen tegen grote afvalstoffen.
• Secundair filter:cartridge met een nominale diepte van 10 μm, vervaardigd uit microglasvezel, waardoor het grootste deel van de vaste stoffen in suspensie wordt verwijderd en de verontreinigingsbelasting in de laatste fase wordt verminderd.
• Eindfilter:1 μm absoluut nominale cartridge (β1 ((C) ≥ 200 per ISO 16889), geïnstalleerd stroomafwaarts van de vacuümkamers en onmiddellijk stroomafwaarts van de olieuitlaat.Deze laatste fase levert een oliehondigheidsklasse van NAS 1638 Klasse 6 of beter..

Afgasprestaties

Opgeloste gasgehalte in transformatorolie inclusief zuurstof, stikstof, koolmonoxide,en acetyleen Het vacuümsysteem VFD-100 verlaagt het totale gasgehalte tot ≤ 0,1% vol (ASTM D3612), waardoor de gasabsorptiecapaciteit van de olie wordt hersteld en de impulsdiëlektrische sterkte wordt verbeterd.Voor transformatoren met DGA (Dissolved Gas Analysis) -resultaten die een warmtefout of een gedeeltelijke ontladingsactiviteit geven, is de ontgassingsfunctie een cruciale stap voor het opnieuw bemonsteren voor een nieuwe trendbaseline.

Verwarming en temperatuurregeling

Olie wordt in fasen verwarmd via een roestvrijstalen schil- en buisverwarming met een totaal verwarmingsvermogen van 90 kW. De temperatuur wordt gereguleerd door een PID-controller met een steady-state-nauwkeurigheid van ± 1 °C,het behoud van de olie bij 55-65°C voor een optimale uitdrogingseffectiviteitDe verwarmingselementen zijn vervaardigd van 316L roestvrij staal met een Incoloy 800-weerstandsdraad.met een vermogen van niet meer dan 50 W,.

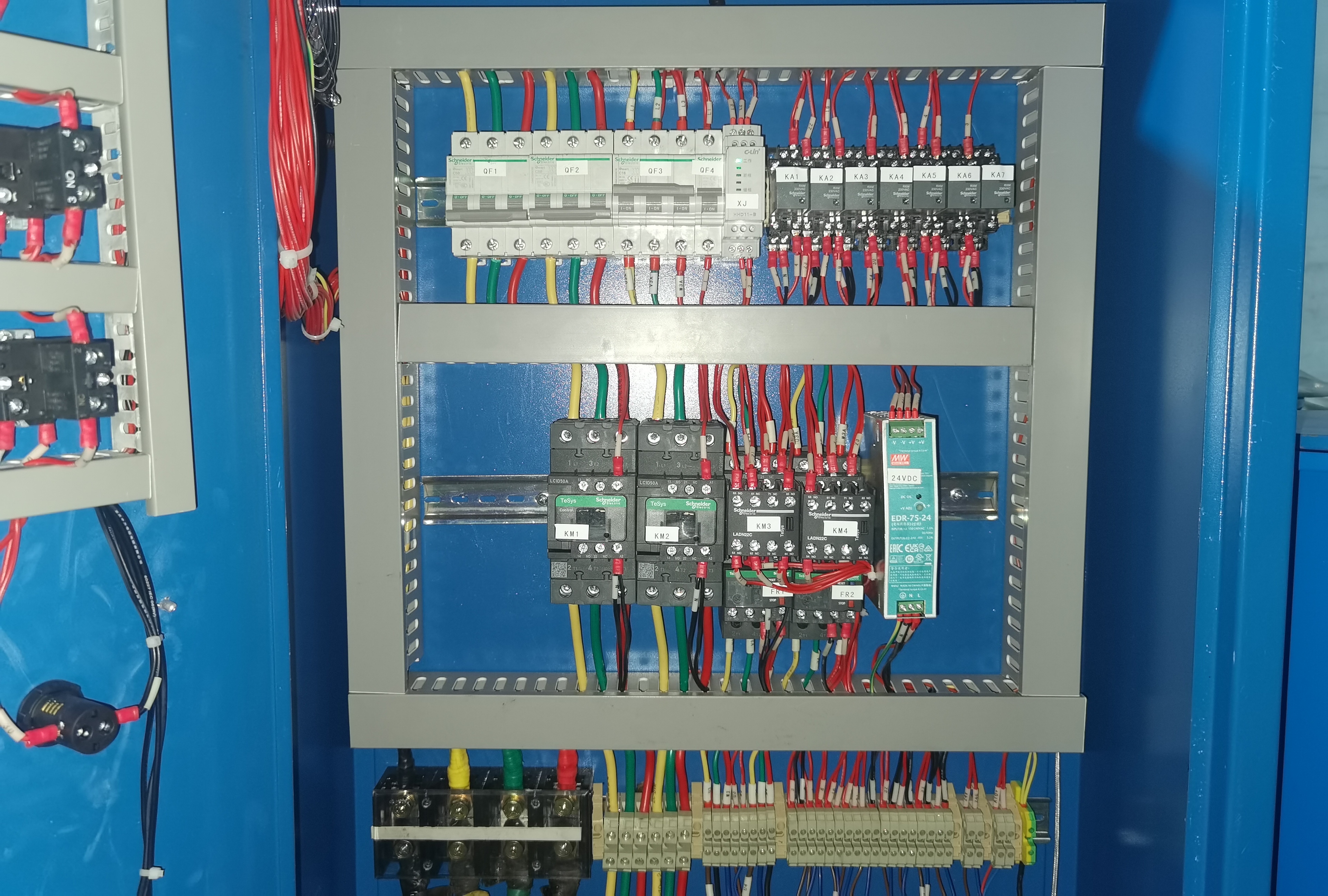

Controle en toezicht

Het systeem wordt bediend via een PLC-gebaseerd bedieningspaneel met een 7-inch HMI touchscreen.en differentialdruk over elke filterschaal (kPa)Programmeerbare alarmmensen activeren visuele en auditieve waarschuwingen voor een hoge filterdifferentialdruk (die de belasting van het element aangeeft), een laag vacuüm en overtemperatuur.Een automatische afsluitingssequentie beschermt de vacuümpomp en de olieverwarmer in geval van stroomverlies of kritieke alarmmeldingen.

Bouwwerk en materialen

Toepassingsgebied

Dit systeem is geschikt voor minerale isolerende oliën conform IEC 60296 (klasse I en II) en is geschikt voor transformatoren met een vermogen tot 100 MVA bij 69-220 kV in de volgende toepassingen:

• Nieuwe olie in gebruik nemen: uitdroging en ontgassing vóór de eerste vul
• In gebruik zijnde zuivering: online onderhoud van de zijdelingse stroom om de dielectrische eigenschappen te behouden
• Na-reparatiebehandeling: olieherstel na onderhoud van de transformator of interne inspectie
• Ontwatering van de transformator: gecombineerde zuivering van de olie en uitdroging van de transformator door middel van warm oliecirculatie

Facultatieve configuraties

• Mobiele versie op een aanhangwagen met geïntegreerde dieselgenerator voor gebruik in het veld
• Regeneratie add-on module met Fuller's aarde kolommen voor zuur aantal en kleur herstel
• Remote monitoring via 4G/Ethernet met cloudgebaseerde gegevenslogging
• Explosiebestendige certificering ATEX/IECEx Zone 2 voor petrochemische en offshore installaties
• Op maat gemaakte stroomtoevoerconfiguraties: 415V 50Hz, 440V 60Hz, 480V 60Hz driefasig
